Modelar un relé en LTspice.

Saludos a todos. En este artículo vamos a ver como podemos simular un relé en nuestro simulador favorito, que en mi caso es LTspiceXVII.

Para este artículo vamos a simular un relé del fabricante OMRON, en concreto el G5-V2, que presenta las siguientes características:

Vemos que para 5 voltios, la resistencia del bobinado es de 50 ohmios y la corriente consumida es de 100 miliamperios.

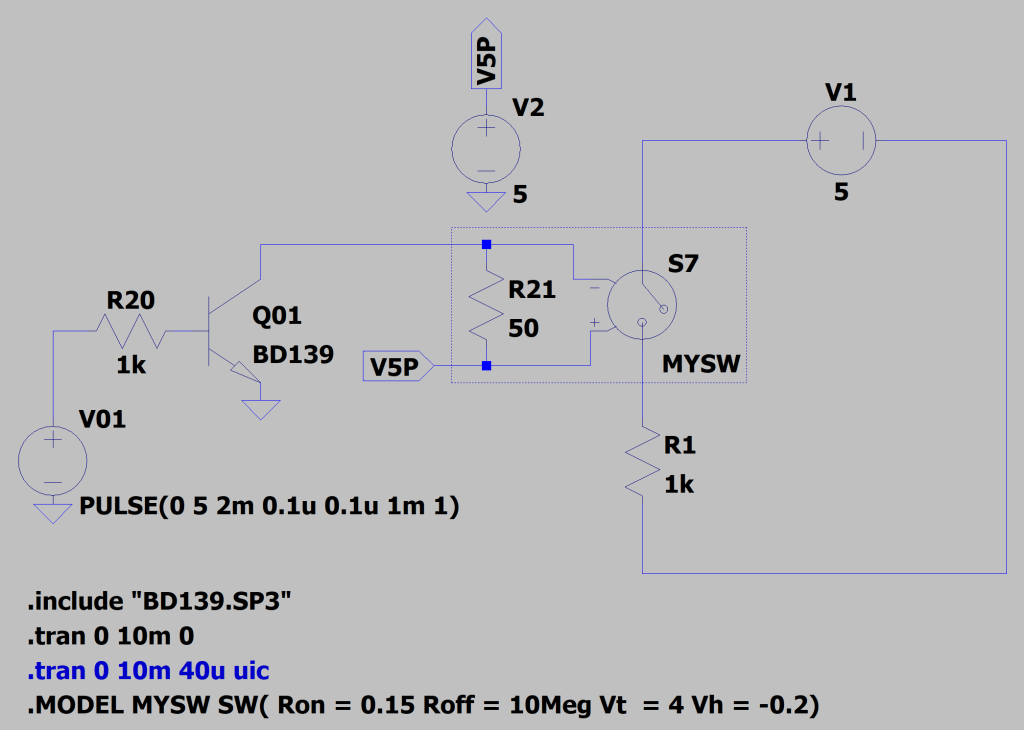

Veamos como implementamos esto en spice. Sea el siguiente esquema:

Al ser la corriente tan elevada, lo controlamos con un transistor en conmutación, que en este caso elegimos un BD139. Este transistor puede soportar hasta una corriente de colector de 1.5 amperios (está mas que sobrado).

Si el relé fuera de menor consumo se podría utilizar otro transistor con menor corriente de colector. El BC546B aguanta hasta 100 miliamperios. En este caso estaríamos al limite y este transistor se acabaría estropeando.

R21 es parte del modelo del relé y es de 50 ohmios por que la resistencia del bobinado es de este valor. Podemos también apreciar que el relé en el bobinado tiene polaridad.

Para modelarlo hay que añadir la directiva MODEL, en la que vemos que figuran una serie de parámetros, que son los siguientes:

  • Ron. Resistencia de contacto del relé en conducción.
  • Roff. Resistencia en abierto del relé cuando no conduce.
  • Vt. Tensión de cuando empieza a conducir el relé.
  • Vh. Tensión de umbral o histéresis de funcionamiento del mismo.

Si ejecutamos la simulación obtendremos lo siguiente:

Haz click para ampliar.

Lo que se ve en la gráfica es la corriente por el relé, que es controlado mediante la fuente de pulsos V01.

Y con esto concluye este mini artículo. Espero que os sea útil.

Autor: Jose Mari Dominguez

Ingeniero Técnico Electrónico y administrador del blog. Aficionado a todo lo que esté relacionado con la electrónica, informática y la tecnología. Actualmente estudia el grado de Informática en la UNED @300baudios
