Síntesis de filtros mediante QucsStudio

En este artículo vamos a ver como mediante el simulador QcsStudio podemos diseñar filtros para después probarlos con el propio simulador.

No confundir este programa con Qucs, proyecto ya abandonado por sus autores (la última versión es del 2017).

Supongamos que por ejemplo queremos hacer un filtro pasivo de orden cinco, Chebyshev, paso-banda y que este centrado en 50 Mega-hercios con un ancho de banda de dos Mega-hercios.

Abrimos el programa QucsStudio y hacemos click en “Filter Sinthesis”:

Figura 1. Síntesis de Filtros.

Una vez hayamos hecho click, nos aparecerá el siguiente asistente:

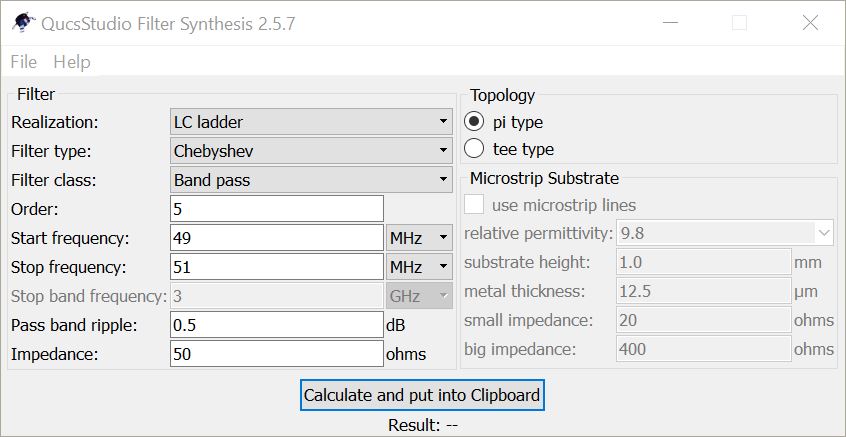

Figura 2. Asistente ya rellenado.

En la figura 2 se muestra el mismo ya rellenado con los valores que queremos.

Hacemos click en “Calculate and put into Clipboard” y lo pegamos en una hoja en blanco. El resultado es el siguiente:

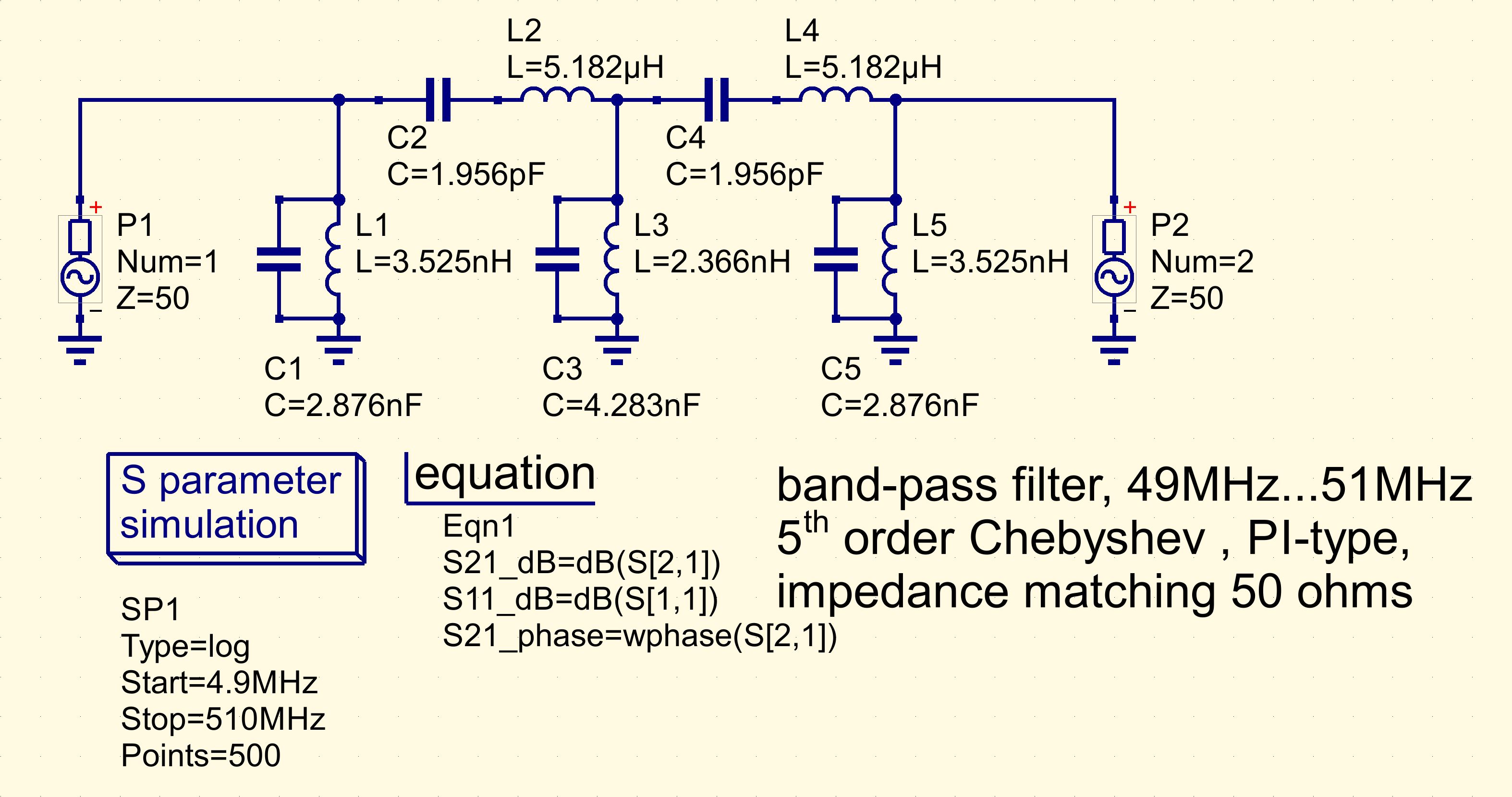

Figura 3. Esquema del filtro solicitado.

Hacemos un amago de simulación (hacemos click en el engranaje) y nos saldrá algo parecido a lo siguiente:

Figura 4. Diagramas de la simulación sin configurar

Borramos la carta de Smith y hacemos volvemos al esquema. Editamos los parámetros de la simulación de la forma siguiente:

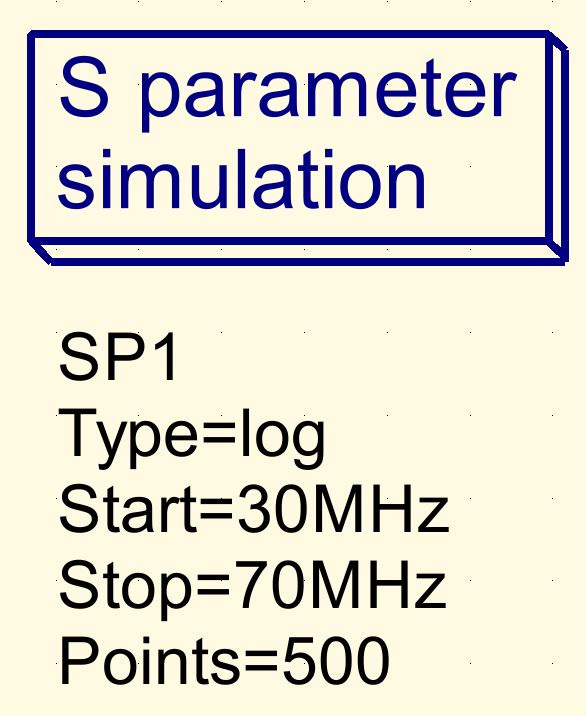

Figura 5. Editamos los parámetros de la simulación.

Simulamos de nuevo y obtenemos lo siguiente:

Figura 6. Primer resultado de la simulación

Modificamos de nuevo los parámetros de la simulación tal como sigue:

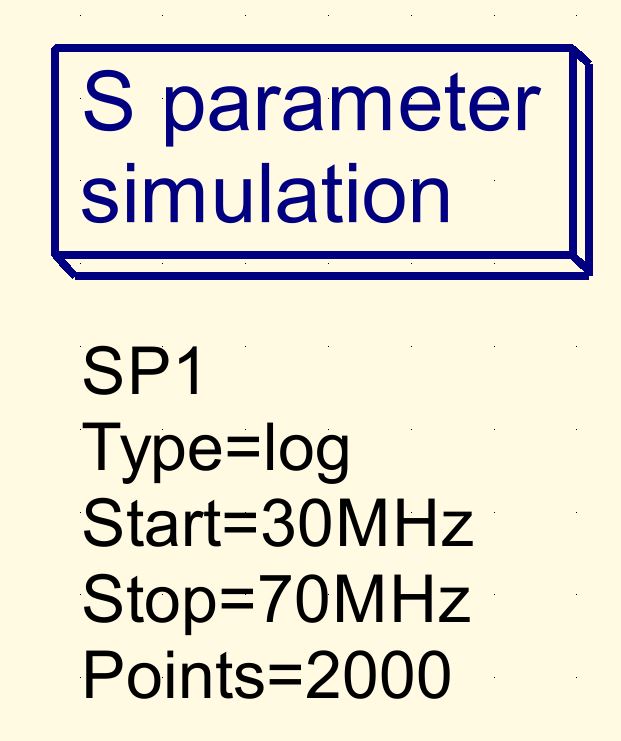

Figura 7. Parámetros de la simulación

También modificamos la gráfica haciendo click con el botón derecho. La dejamos como sigue a continuación:

Figura 8. Parámetros de la gráfica

Con lo que al final obtendremos la siguiente gráfica:

Figura 9. Resultado final de la simulación

Vemos mediante los marcadores que la gráfica es correcta en cuanto a las necesidades que teníamos. También observamos que la adaptación (S11) es buena, ya que es inferior a 10 decibelios en la banda de paso.

Con esto concluimos el artículo de hoy. Un saludo.

Autor: Jose M. Dominguez

Ingeniero Técnico Electrónico y administrador del blog. Aficionado a todo lo que esté relacionado con la tecnología, la informática y tecnología. @300baudios
