En este breve artículo, voy a realizar la simulación del amplificador de Emisor Común visto en un anterior artículo (con Qucs) pero esta vez con Tina 9, un simulador gratuito de Texas Instruments.
Lo podeis descargar de la siguiente dirección: http://www.ti.com/tool/tina-TI
Tendreis que rellenar un formulario para poder bajarlo, pero no os costará nada ya que Texas Instruments lo ofrece de forma gratuita.
En mi canal de YouTube, hay una serie de videos relacionados con la simulación electrónica. Alguno hecho con Tina 9. Os dejo el video a continuación por si quereis ver lo básico de este simulador:
En el video se explica como dibujar el esquemático y como realizar la simulación del transitorio. En este artículo se realizará también un análisis en frecuencia (bode).
No os preocupeis si os surge una duda de como seguir este artículo. Tengo en mente la intención de realizar algún screencast mas acerca de este simulador tan útil.
Empecemos. Lo primero que haremos será dibujarlo:
VG1 tiene de salida 100 millivoltios y es de un kilohercio.

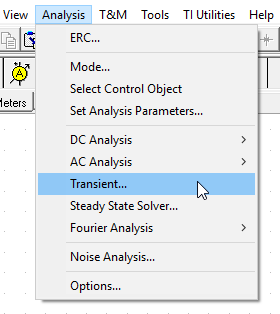

Una vez dibujado, realizamos la simulación del transitorio (entre 20 y 25 milisegundos). Fijaros en las siguientes imágenes:

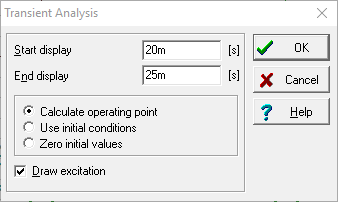

Una vez clicado en Transient…

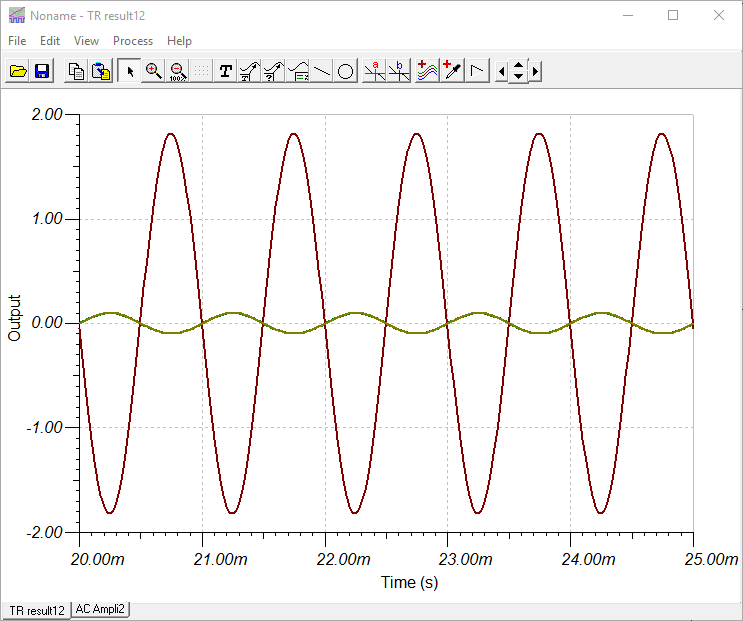

Obtendremos una salida como esta:

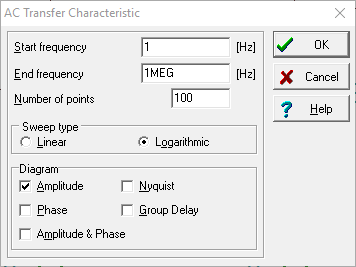

Finalmente haremos un análisis en AC. Fijaros en las imagenes que siguen:

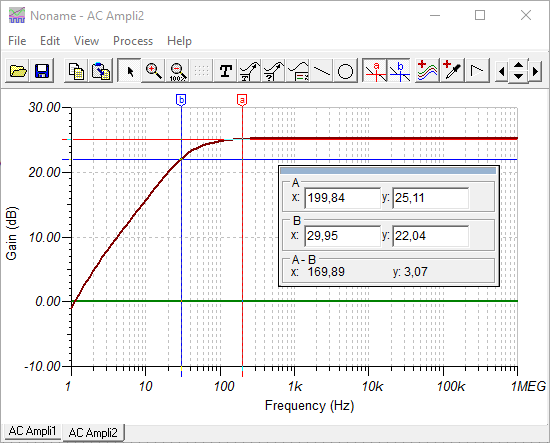

Obteniendo una curva de respuesta como la que sigue. En esta ocasión he puesto el marcador b a tres decibelios por debajo de la ganancia máxima del amplificador. Vemos que la frecuencia para esta ganancia es de 40 hercios.
Con este dato tenemos que la frecuencia de respuesta de nuestro amplificador sería de 40 a 20 kilohercios sería de 30 hercios a 20 kilohercios.
Espero que os guste este simulador tanto como a mi, ya que voy a realizar algun screencast (video) para aprender a usarlo. Nada mas de momento, hasta el próximo artículo.
