Parámetros “S” en LTspice

Hola a todos. En este artículo voy a explicar la manera de usar parámetros “S” mediante el uso del simulador LTspice.

Vamos a simular exclusivamente un filtro paso-bajos del cual ya conocíamos los valores. Esto se puede hacer de forma muy sencilla con QucsStudio, pero eso lo dejo para otro artículo posterior.

Partimos de este circuito:

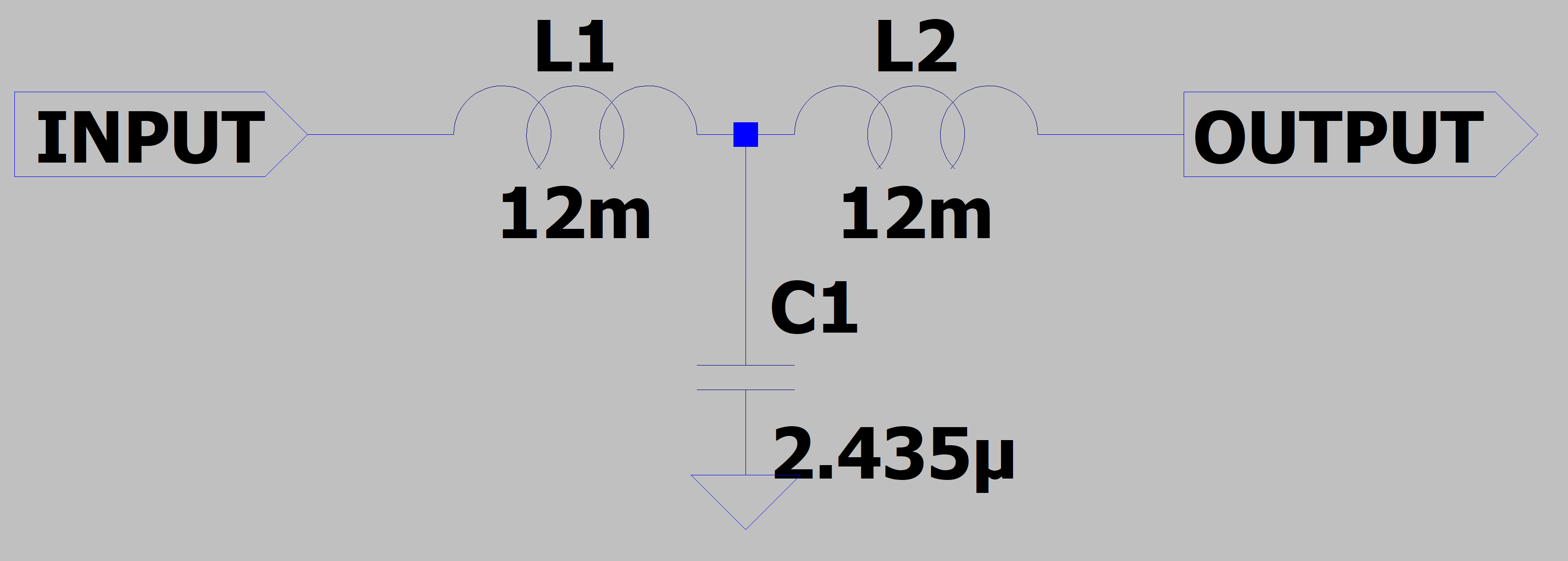

Figura 1. Un filtro paso bajos de orden tres.

Podemos apreciar que es un filtro paso-bajos de orden tres. Para poder simularlo necesitaríamos aplicarle una fuente de señal en alterna, y la directiva correspondiente para poder hacer un análisis en alterna (diagrama de bode).

El artículo pretende ilustrar como se simularía ademas de esto que acabo de decir, como se podrían simular los parámetros “S”. Esto requiere otra directiva adicional, que es la siguiente: “.net V(OUTPUT) V1 rin=75 rout=75”.

En el esquema siguiente se muestran la señal y las dos directivas:

Figura 2. Circuito al completo para ser simulado.

Si hacemos la simulación y después añadimos las trazas correspondientes a la ventana de gráficos (S21 y S11), según se muestra a continuación. Hacer click con el botón derecho del ratón en la ventana de gráficos, y elegir “Add traces to plot”.

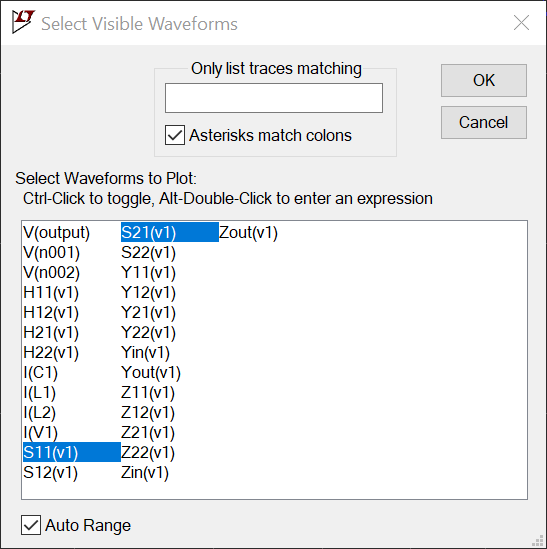

Figura 3. Transmisión y reflejada de entrada del filtro.

Seleccionar las dos trazas de la Figura 3 (S21 y S11) y el resultado de esta acción será el siguiente:

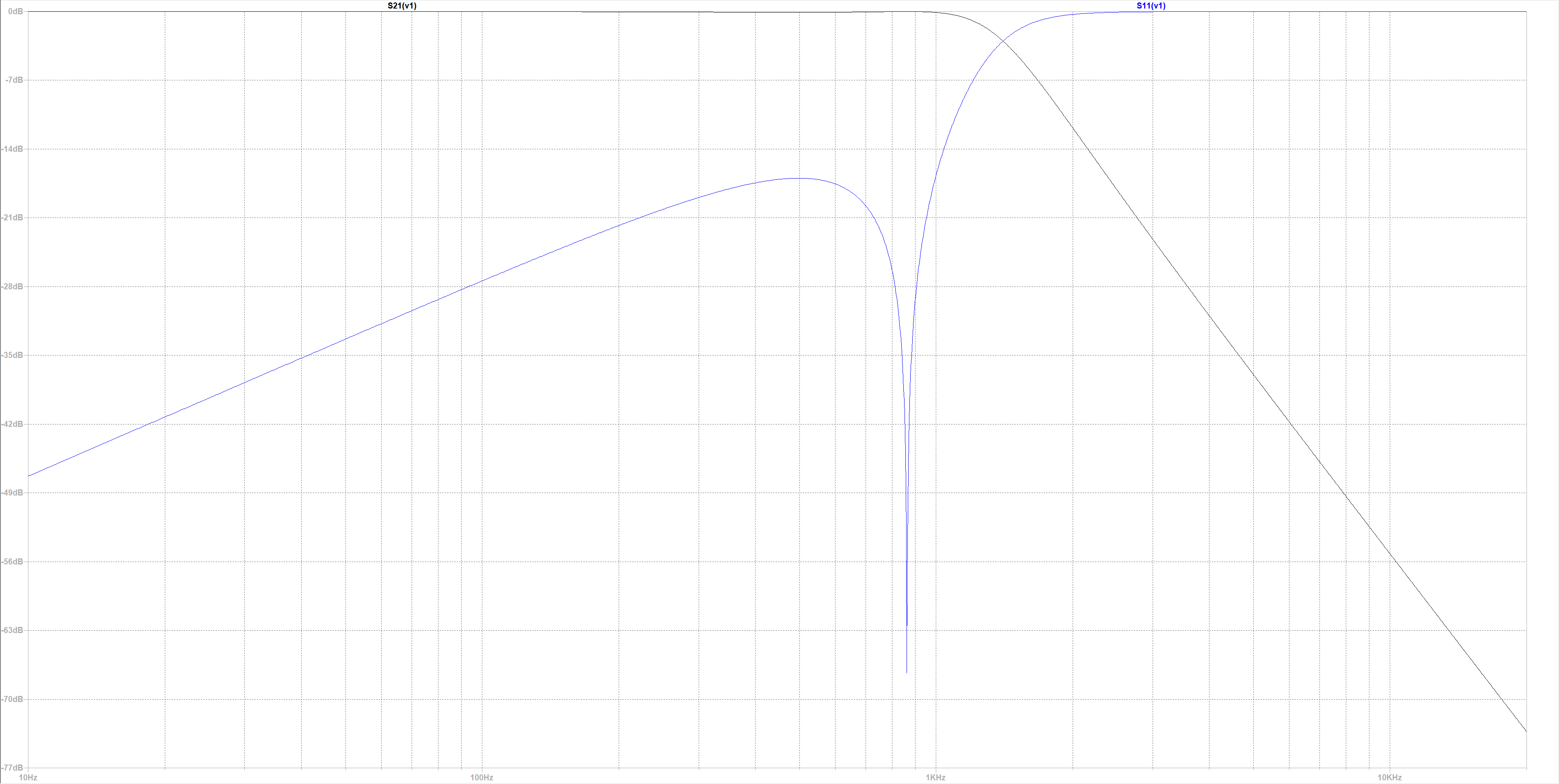

Figura 4. Haz click para ampliar

Espero que os resulte útil este artículo y nos vemos en el próximo, que intentaré hacerlo en este mes de julio. Un cordial saludo.

Autor: Jose M. Dominguez

Ingeniero Técnico Electrónico y administrador del blog. Aficionado a todo lo que esté relacionado con la tecnología, la informática y tecnología. @300baudios
