Tina 9. Utilizar modelos de SPICE (NetList) con Tina.

Hola a todos.

Al final de este artículo dedicado al simulador de circuitos Tina (en su versión 9) veremos como podemos importar modelos de spice (son diferentes que los que usa Tina) para poder usarlos con este simulador tan cuco. 🙂

Doy por hecho que ya sabéis algo de Tina. Sino es así, podéis echar un vistazo a este video que ya hice algunos añitos. Si ya sabéis algo, podéis saltaros el video.

Video de introducción a Tina 9 (Free)

Este y otros están en mi canal de YouTube, espero que lo visitéis. 🙂

Si no tenéis Tina 9, debéis de registraros en la página de Texas Instruments y descargarlo desde allí. Es gratuito.

Importar modelos de Spice desde Tina 9

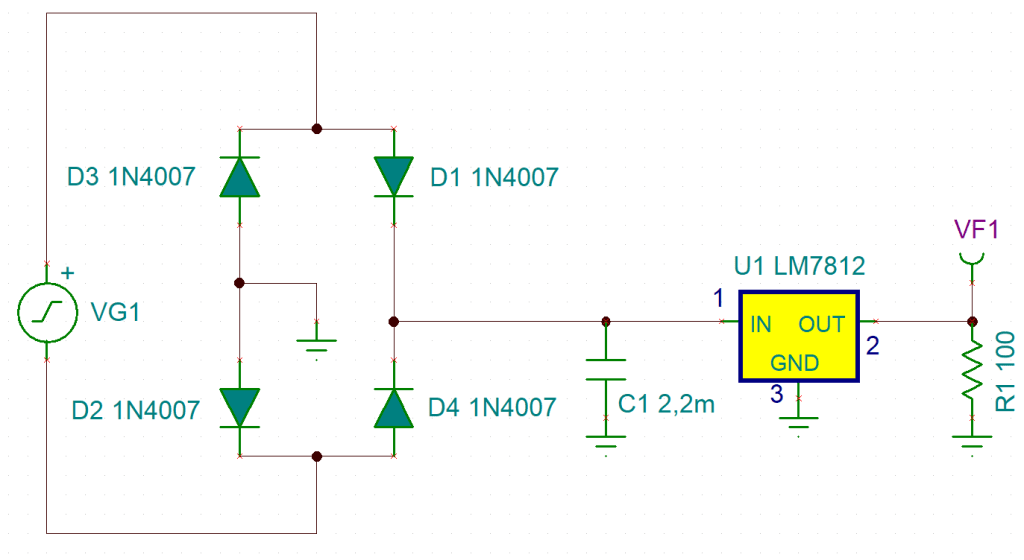

Sea el siguiente circuito que incorpora un regulador que no existe aun en la librería de componentes de Tina.

Resulta que el regulador lo he tenido que importar de un NetList de spice, ya que Tina 9, como he dicho antes no tiene dicho modelo.

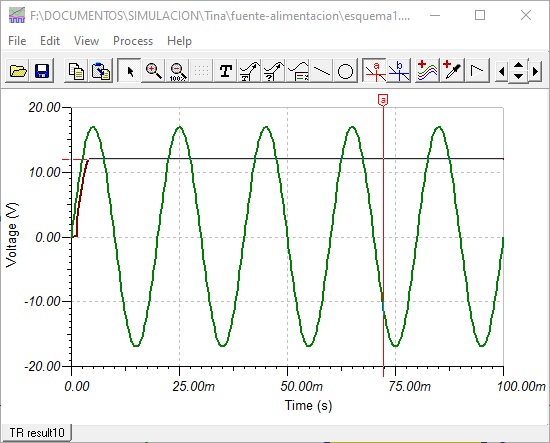

Voy a simularlo para que veáis que funciona correctamente:

La tensión de pico es de 12 por raíz de 2 (Vp). Es la tensión que hay que facilitar al generador de la señal senoidal.

Podemos comprobar que la tensión en el marcador es correcta.

Una vez visto que funciona correctamente, os explico como crear los modelos de Tina, que en realidad son macros. Vamos a importar el regulador de 12 voltios LM7805 que no está disponible en Tina 9.

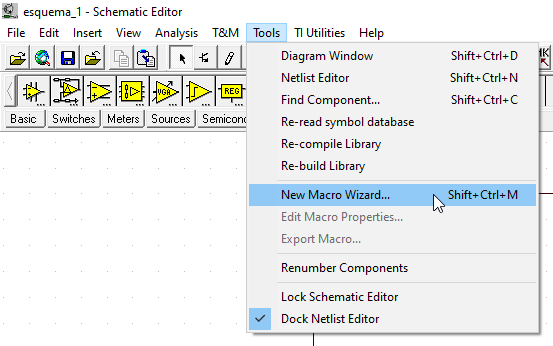

Hacemos click en el asistente para crear macros:

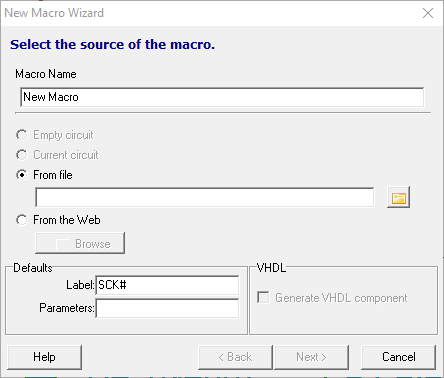

Nos aparecerá una ventana como la siguiente:

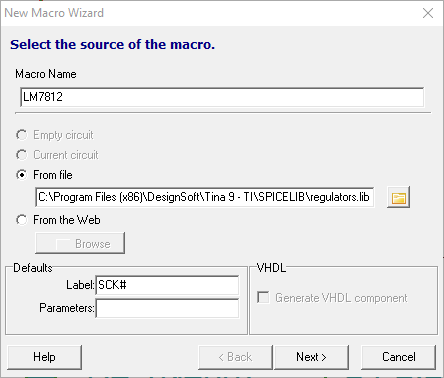

En la entrada Macro Name le introducimos el nombre de nuestro futuro bloque, ejemplo LM7812. En la casilla From file, buscamos el NetList de spice del modelo del 7812. Véase la siguiente imagen:

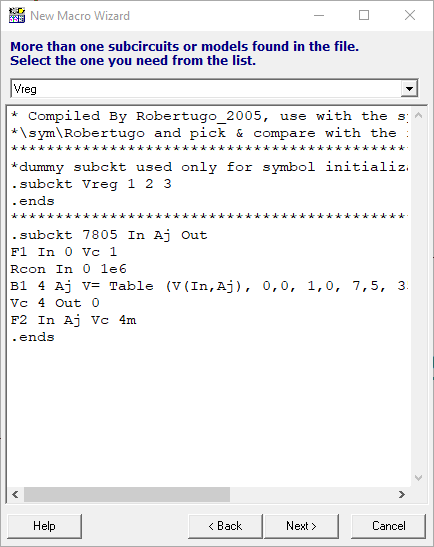

Una vez hecho esto, hacemos click en Next. Nos aparecerá la siguiente ventana:

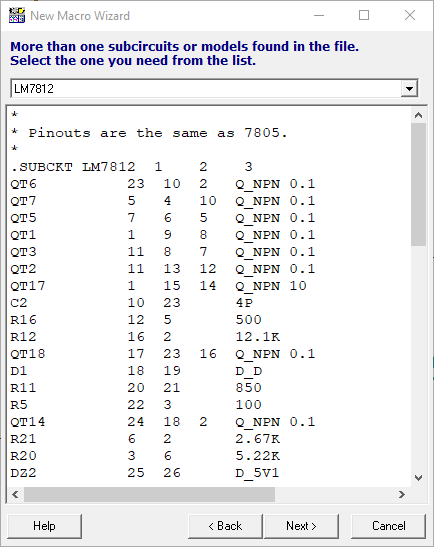

Tenemos que seleccionar el componente que deseamos que figure en la librería. Fijémonos en la siguiente ventana:

Ya hemos seleccionado el LM7812. Hacemos click en Next.

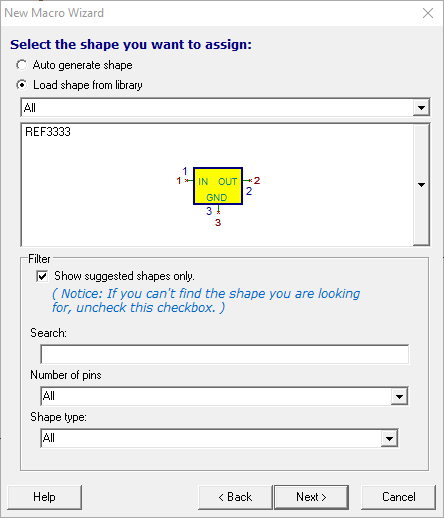

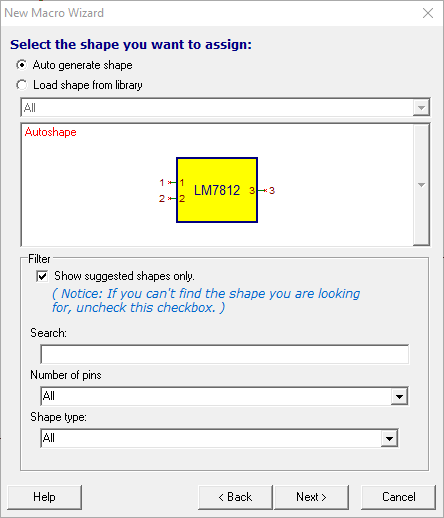

Vamos a elegir el símbolo y a configurar los pines correctamente. Como mas vale una imagen que mil palabras, os muestro la ventana ya “configurada”.

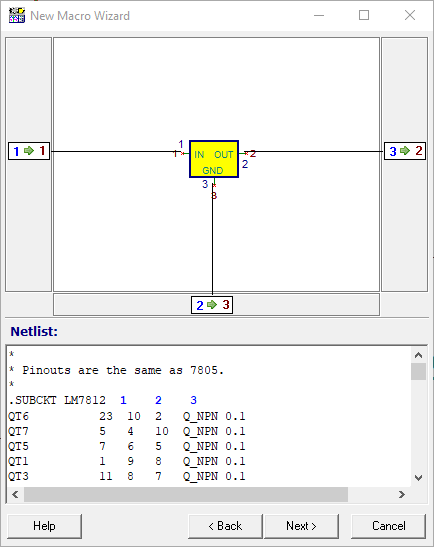

Todo es correcto hasta ahora. Hacemos click en Next. Nos aparecerá la ventana siguiente:

Aparentemente está bien, pero no es así. Tiene intercambiados los pines 2 y 3. Mediante clickar y arrastrar lo dejamos de la forma siguiente:

Hacemos click en Next.

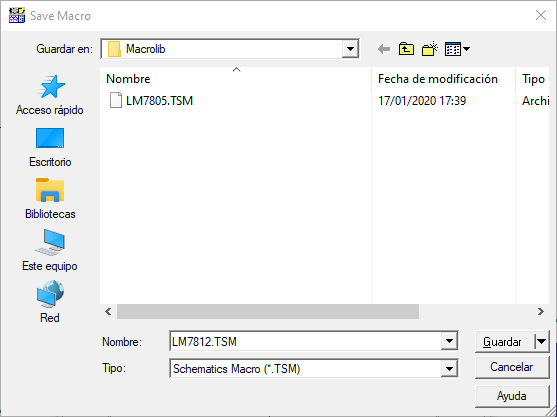

Elegimos el nombre de la macro, en este caso sería LM7812.TSM. Hacemos click en Guardar y ya tenemos nuestro modelo para Tina. 🙂

Si lo queremos insertar desde ya, hacemos click en Insert. De lo contrario hacemos click en Finish y ya lo usaremos después (CTRL + M). También lo podemos insertar desde el menú Insertar/Macro…

Las macros que generéis las debéis guardar en el directorio de vuestra simulación, así si le pasáis a alguien el directorio, le pasareis también los modelos y no habrá problemas de ningún tipo. 🙂

Podéis descargar el esquema y modelos desde este enlace: Fuente_de_alimentacion

Este breve pero “visual” artículo creo que os sera a vosotros y a mi muy útil, ya que Tina es un simulador muy bueno, pero necesita sus propios modelos. Con este asistente podemos usar de forma mas amplia este estupendo simulador, al que pienso dedicar algún que otro artículo en este blog. 🙂

REFERENCIAS:

Importing a SPICE NetList into TINA9-TI, John Miller. Application Report of Texas Instruments.
