Hola a todos en este nuevo artículo dedicado a los operacionales y a la generación de señales haciendo uso de estos componentes tan útiles en la electrónica actual.

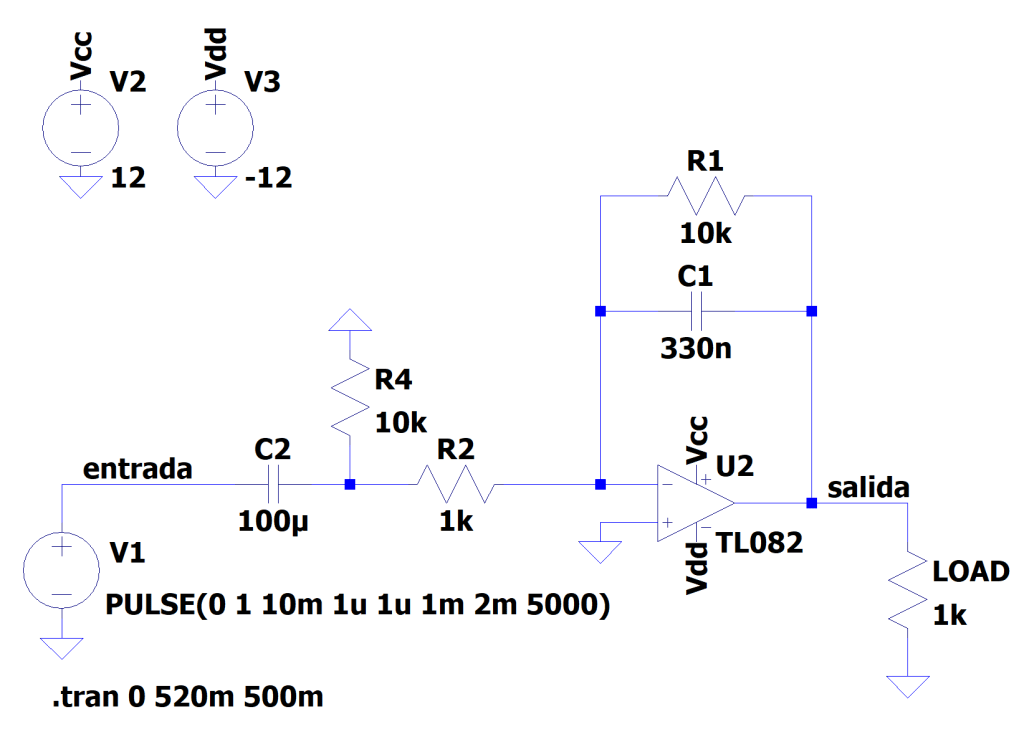

El circuito del esquema es un integrador, que en este caso utiliza un operacional TL082. El esquema se muestra a continuación:
Como se puede apreciar, después de la fuente de pulsos y antes del integrador hay un condensador junto con una resistencia de 10k a masa. Esto sirve para eliminar la componente continua del generador, es decir, para que la señal generada sea puramente de alterna.
La frecuencia del generador de entrada es de 500 hercios (1/2milisegundos) y la tensión pico a pico es de un voltio.
A continuación se muestra el resultado de la simulación:
Como podéis apreciar en la gráfica, al ser la tensión de entrada positiva, la rampa decrece y viceversa. Esto es debido al potencial de entrada y la carga y descarga del condensador. La frecuencia de la entrada y la salida coinciden, como debe de ser.
Se puede ver también en las graficas de salida la salida del generador (V(entrada)) que es puramente continua (Vpp = 1 voltio). La señal de color azul, que es la salida después de pasar por el condensador de 100 microfaradios y la señal de salida que es triangular (aproximadamente 1.5 voltios de pico a pico).
La formula que relaciona el nivel de salida con el de entrada y con la frecuencia de esta es la siguiente:
T es el periodo de la señal de entrada al integrador y Vp la tensión de pico. El resultado coincide con los resultados de la simulación (onda triangular).
Y con esto concluye el artículo de como generar señales triangulares con operacionales.
